Nous sommes intervenus à Brive (19100) pour une opération complète sur le site industriel de Mondial Replay. Cette intervention combinée comprenait deux volets techniques : d’une part, la pose de panneaux photovoltaïques sur une toiture plate, et d’autre part, le raccordement au Tableau Général Basse Tension (TGBT). L’ensemble du chantier a été réalisé par notre équipe d’électricien à Brive (19100), certifiée et expérimentée pour ce type de travaux électriques industriels. L’objectif principal de notre intervention était de garantir une production énergétique solaire efficace et sécurisée, tout en assurant une parfaite intégration au réseau électrique existant du bâtiment.
Méthode de pose sur toiture plate – Expertise d’un électricien à Brive (19100)
Le site concerné à Brive (19100) disposait d’un bâtiment à toiture plate, typique du bâti industriel local. Pour ce type de structure, la pose de panneaux photovoltaïques sur plots réglables est la méthode la plus adaptée. En tant qu’électricien à Brive (19100), nous privilégions ce procédé car il permet une fixation sans percement, évitant ainsi tout risque d’infiltration ou de dommage à la membrane d’étanchéité.
Les modules photovoltaïques ont été installés sur des plots posés directement sur la toiture, avec une inclinaison de 15° environ pour un rendement énergétique optimal. Ce système présente plusieurs avantages :
- Répartition uniforme de la charge
- Ventilation naturelle des modules
- Réversibilité de l’installation
- Aucune modification de la structure porteuse
Découvrez sur notre dernier rapport, notre intervention à Perpignan sur l’installation d’une centrale photovoltaïque flottante sur un bassin d’orage.

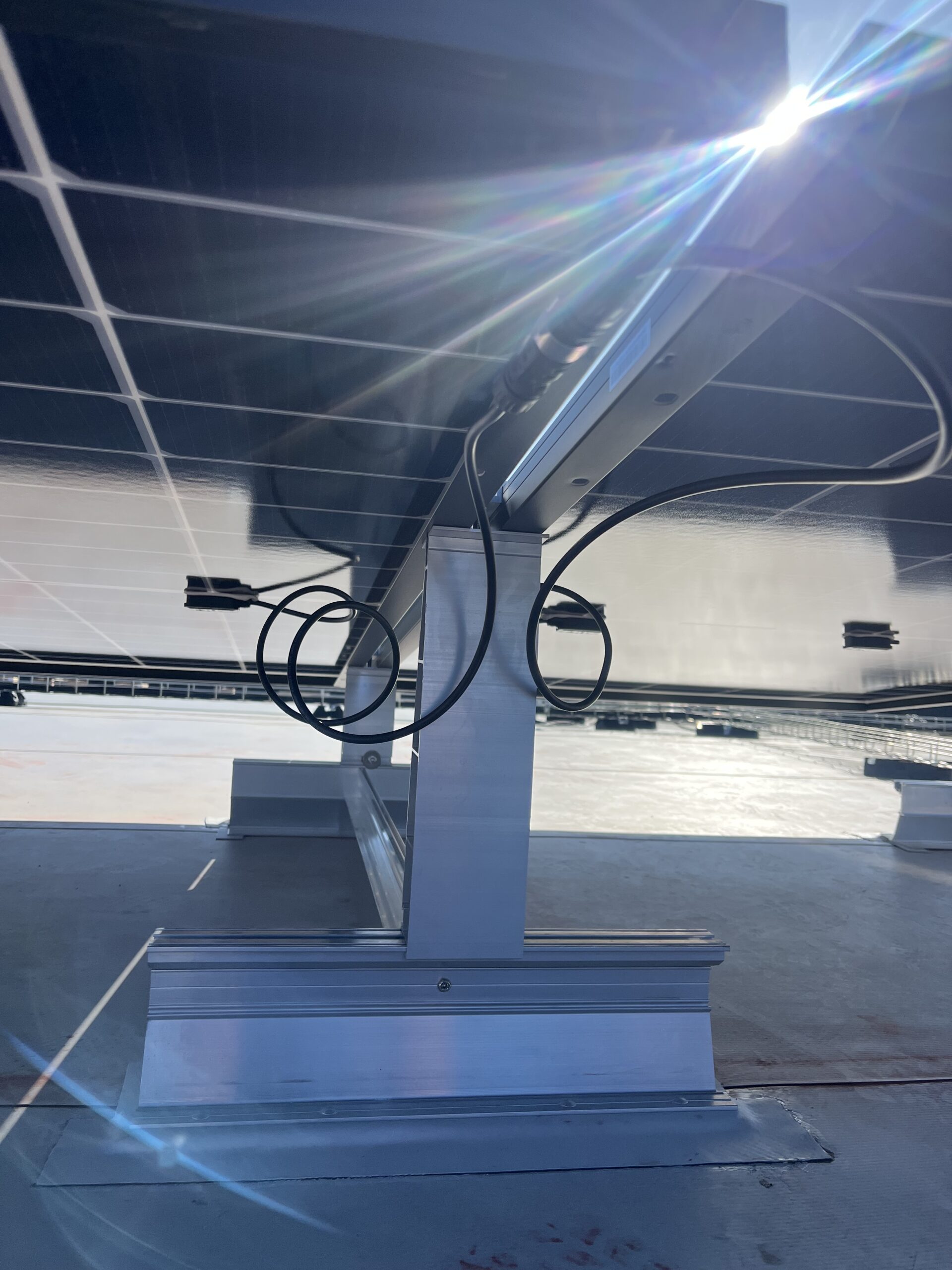

Intégration du câblage sous modules – Sécurité par un électricien à Brive (19100)
L’intégralité du câblage en courant continu (DC) a été réalisée sous les panneaux solaires. Cette méthode permet :
- De protéger les câbles contre les UV et les intempéries
- De réduire le risque d’accrochage ou de traction mécanique
- De simplifier les interventions de maintenance
En tant qu’électricien à Brive (19100), nous avons sélectionné des connecteurs MC4 professionnels pour garantir l’étanchéité et la continuité du courant. Chaque chaîne de modules a été testée pour valider la tension, la polarité, l’isolement et l’absence de défaut d’installation.
Nous avons également prévu une mise à la terre rigoureuse de chaque rangée de modules, indispensable pour la sécurité des biens et des personnes. Toutes les structures métalliques ont été reliées à la terre via un conducteur cuivre, en conformité avec la norme NFC 15-100.
Acheminement vers l’onduleur – Réalisé par un électricien à Brive (19100)
Une fois les chaînes connectées, les lignes DC ont été regroupées dans un coffret étanche équipé de :
- Disjoncteurs DC
- Parafoudre spécifique pour installations photovoltaïques
- Bornier de mise à la terre
Ce coffret de jonction a été relié à un onduleur centralisé, situé dans le local technique. En tant qu’électricien à Brive (19100), nous avons veillé à dimensionner les sections de câbles de façon à minimiser la chute de tension et optimiser le rendement.
La sortie AC de l’onduleur a ensuite été câblée vers le futur point de raccordement dans le TGBT, qui fera l’objet d’une description détaillée dans la seconde partie du rapport.
Conformité de l’installation photovoltaïque – Validée par un électricien à Brive (19100)
Nous avons réalisé un contrôle complet de l’installation avant mise sous tension :
- Vérification des valeurs d’isolement
- Test de continuité de la terre
- Contrôle de polarité
- Mesure de la tension à vide des chaînes PV
Toutes ces vérifications sont essentielles pour garantir la sécurité du système et la conformité réglementaire. En tant qu’électricien à Brive (19100), nous ne procédons à aucune mise en service sans validation complète de ces points.
Le client a reçu un dossier technique complet comprenant :
- Le schéma unifilaire de l’installation
- La documentation technique des équipements posés
- Les résultats des tests d’installation
- Le rapport de conformité électrique
Ce document est indispensable pour toute demande de certificat Consuel ou pour un futur contrat de revente de l’électricité produite.
Suivi de production – Service complémentaire proposé par un électricien à Brive (19100)
L’installation comprend un système de monitoring connecté permettant au client de suivre en temps réel :
- La production instantanée
- Le rendement journalier, mensuel et annuel
- L’historique de fonctionnement
Ce système d’interface permet également de recevoir des alertes en cas d’anomalie (perte de rendement, défaut de chaîne, etc.). Ce type d’outil est devenu incontournable pour tout électricien à Brive (19100) souhaitant proposer un service complet et professionnel.
Nous avons pris en charge la configuration initiale du système, la création du compte client, et la formation à l’utilisation de l’interface.
Maintenance et évolutivité assurées par un électricien à Brive (19100)
Cette installation photovoltaïque a été conçue pour être facile à maintenir et évolutive :
- Le passage des câbles sous les modules facilite les interventions sans démontage
- L’espacement entre modules permet un accès simple pour le nettoyage
- Le câblage modulaire autorise l’ajout de panneaux à tout moment
Nous proposons un contrat de maintenance préventive incluant :
- Vérification annuelle des connexions
- Nettoyage des modules
- Contrôle des dispositifs de protection
- Mise à jour logicielle du système de monitoring
Notre rôle d’électricien à Brive (19100) va au-delà de l’installation : nous accompagnons nos clients sur le long terme pour garantir la pérennité et la rentabilité de leurs investissements.

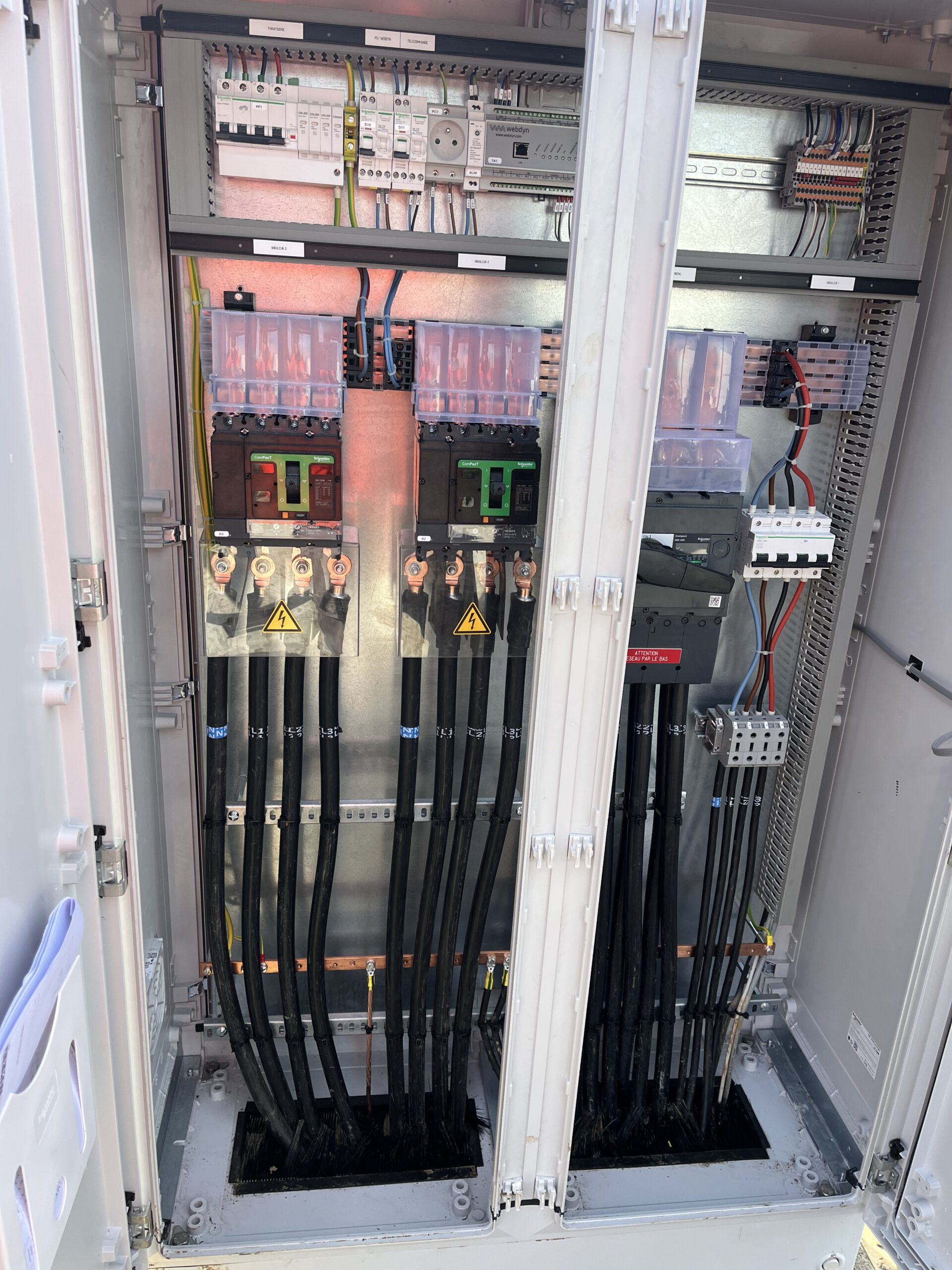

Raccordement au TGBT photovoltaïque – Travaux assurés par un électricien à Brive (19100)
Après avoir finalisé l’installation des panneaux solaires sur toiture plate, notre équipe d’électricien à Brive (19100) a pris en charge l’intégration de cette production d’énergie solaire dans le réseau électrique existant du bâtiment via le TGBT (Tableau Général Basse Tension). Cette étape, essentielle pour permettre l’autoconsommation ou la revente, nécessite une parfaite maîtrise des normes électriques et une connaissance approfondie des infrastructures industrielles.
Nous avons opéré sur le tableau principal en ajoutant une nouvelle source d’alimentation issue de l’onduleur photovoltaïque. Ce travail, bien qu’invisible pour l’utilisateur final, est fondamental pour garantir la sécurité et l’efficacité de toute l’installation.
Diagnostic préalable du TGBT – Procédure standard pour un électricien à Brive (19100)
Avant toute opération, nous avons réalisé un diagnostic électrique complet du TGBT existant :
- Analyse du schéma électrique
- Vérification du taux de charge
- Identification des espaces disponibles
- Évaluation des protections présentes
Cette analyse nous a permis de confirmer la possibilité d’un raccordement direct sans refonte complète du tableau. En tant qu’électricien à Brive (19100), nous intervenons de manière à minimiser les interruptions d’alimentation et à préserver les équipements déjà en place.
Travaux de raccordement – Opération exécutée par un électricien à Brive (19100)
Nous avons ajouté un disjoncteur modulaire dédié à la sortie AC de l’onduleur dans le TGBT. Le câble d’alimentation a été dimensionné selon la puissance de l’installation photovoltaïque, avec un calibrage optimisé pour éviter toute surchauffe ou perte d’énergie. En détail, les opérations menées par notre équipe d’électricien à Brive (19100) comprenaient :
- Le perçage et le passage de câbles vers le TGBT
- La pose de chemin de câble ou goulotte ignifugée
- Le repérage clair de tous les circuits liés au solaire
- L’ajout d’une protection différentielle dédiée
Ce branchement est réalisé dans le respect des prescriptions du guide UTE C15-712, avec une priorité à la sélectivité des protections, pour garantir une coupure ciblée en cas de dysfonctionnement.
Mise à la terre et protections – Normes appliquées par un électricien à Brive (19100)
Nous avons renforcé le dispositif de mise à la terre, déjà partiellement existant. Toutes les parties métalliques de l’installation, ainsi que l’onduleur, ont été mises à la terre selon les recommandations en vigueur. En complément, nous avons ajouté :
- Un parafoudre AC pour protéger l’ensemble de l’installation contre les surtensions
- Une signalétique claire pour les secours ou les futures opérations de maintenance
Chaque étape a été documentée. C’est ce niveau d’exigence que nous appliquons systématiquement sur nos chantiers en tant qu’électricien à Brive (19100).
Vérifications et essais – Étapes clés assurées par un électricien à Brive (19100)
Avant la mise en service officielle de l’ensemble, notre équipe d’électricien à Brive (19100) a procédé à un ensemble de tests normalisés :
- Contrôle des tensions en amont et aval du disjoncteur solaire
- Vérification du bon déclenchement de la protection différentielle
- Mesure de la résistance de la terre
- Essai de fonctionnement de l’onduleur sous charge
Nous avons également procédé à la synchronisation avec le réseau de l’entreprise. Une phase de test dynamique a permis de valider l’injection dans le réseau sans perturbation.
Le tout a été consigné dans un rapport de conformité transmis au client.
Mise en conformité et documentation – Démarche complète d’un électricien à Brive (19100)
Le raccordement au TGBT a été validé par nos soins selon la norme NFC 15-100. Nous avons remis un dossier technique complet au client contenant :
- Schéma de câblage
- Attestation de conformité
- Liste des protections installées
- Guide d’intervention en cas d’urgence
Ce dossier est essentiel pour le suivi du chantier et permet également d’envisager une revente de l’électricité produite dans les meilleures conditions. Nous accompagnons d’ailleurs nos clients à Brive (19100) pour toutes les démarches de déclaration auprès d’Enedis ou d’un agrégateur d’énergie.
Maintenance du TGBT – Suivi proposé par un électricien à Brive (19100)
Une installation réussie ne s’arrête pas à sa mise en service. En tant qu’électricien à Brive (19100), nous assurons aussi :
- Le contrôle régulier des protections
- La mesure de l’échauffement des conducteurs
- Le nettoyage des borniers
- La mise à jour de la documentation si évolution
Un contrat de maintenance électrique industrielle permet de prévenir les pannes, garantir la performance de l’installation solaire, et prolonger la durée de vie des équipements. Ce service sur le long terme s’inscrit dans notre approche globale d’électricien à Brive (19100).
Conclusion – Un chantier maîtrisé de bout en bout par un électricien à Brive (19100)
Ce chantier réalisé à Brive (19100) représente un cas d’école de notre savoir-faire en tant qu’électricien à Brive (19100) : de la pose de panneaux solaires sur toiture plate au raccordement complet au TGBT, en passant par le suivi, la documentation, les tests et la conformité.
Nous avons livré une solution clé en main, fiable, évolutive et parfaitement intégrée au bâtiment. Le client bénéficie aujourd’hui :
- D’une production solaire en autoconsommation
- D’un système sécurisé et conforme
- D’un suivi intelligent de la production
- D’une structure prête pour la revente du surplus
