Dans le cadre d’un chantier de modernisation énergétique situé à Casteljaloux 47, nous sommes intervenus pour deux opérations techniques complémentaires. En tant qu’électricien Ville de Casteljaloux 47, notre équipe a pris en charge l’installation complète d’une armoire de gestion électrique pour un conteneur solaire thermique, ainsi que le lancement du chantier solaire flottant. Cette première partie du rapport est consacrée à la mise en place du système électrique lié au conteneur.
Cette mission avait pour objectif d’optimiser la gestion de l’énergie solaire thermique tout en assurant un haut niveau de sécurité, de conformité et de performance électrique. L’intervention répond aux exigences des normes en vigueur tout en intégrant une logique de maintenance et de durabilité.
Étude technique préalable – électricien Ville de Casteljaloux 47
Avant toute intervention sur le conteneur solaire thermique, une étude technique complète a été réalisée sur site. En tant qu’électricien Ville de Casteljaloux 47, nous avons procédé à une évaluation des besoins électriques et des risques potentiels liés à l’installation.
Analyse du réseau existant et définition des besoins de raccordement
L’étude a porté sur l’analyse de l’environnement électrique immédiat du site, la nature des équipements à alimenter et la compatibilité entre les systèmes. L’installation de base comprenait plusieurs capteurs thermiques, des circulateurs hydrauliques et une régulation par sonde de température. Le réseau local était déjà en place, mais sans intégration automatisée ni gestion centralisée.
Nous avons mesuré la tension disponible, les intensités de pointe estimées, et la qualité de la mise à la terre existante. Ces données nous ont permis de déterminer le type d’armoire nécessaire, les protections à intégrer, et les capacités de régulation thermique à prévoir. Des simulations de charge ont été réalisées à l’aide de logiciels spécialisés pour anticiper les pics de consommation liés aux pompes et aux périodes de forte demande. Découvrez sur notre dernier rapport notre intervention à Villeneuve-sur-Lot pour l’installation d’une première boîte de dérivation.
Ce travail préparatoire est indispensable pour garantir une installation fiable, sécurisée et durable. Il est aussi essentiel pour optimiser les futures opérations de maintenance.
Vérification des exigences réglementaires et sécurité électrique
Le respect des normes NFC 15-100 a guidé l’ensemble de notre démarche. Nous avons effectué un relevé exhaustif des installations électriques présentes, en vérifiant notamment la conformité des conducteurs, les dispositifs de protection différentielle et l’état des prises de terre.
Un audit des risques a été réalisé afin d’identifier les éventuels points critiques : présence d’humidité, exposition au soleil, accès du public, etc. Le site étant semi-ouvert, il était impératif de renforcer la sécurité électrique autour du coffret. Un plan de prévention a également été transmis au client avant le début des travaux.
Notre rôle en tant qu’électricien Ville de Casteljaloux 47 est d’anticiper tout défaut qui pourrait affecter la fiabilité du système ou la sécurité des utilisateurs. Cet audit initial permet de cadrer l’intervention et d’éviter des retouches ultérieures coûteuses.
Conception et préparation de l’armoire – électricien Ville de Casteljaloux 47
L’armoire de commande est le cœur du dispositif de régulation du conteneur thermique. Nous avons conçu une solution sur mesure, adaptée à l’environnement extérieur et aux contraintes de l’installation.

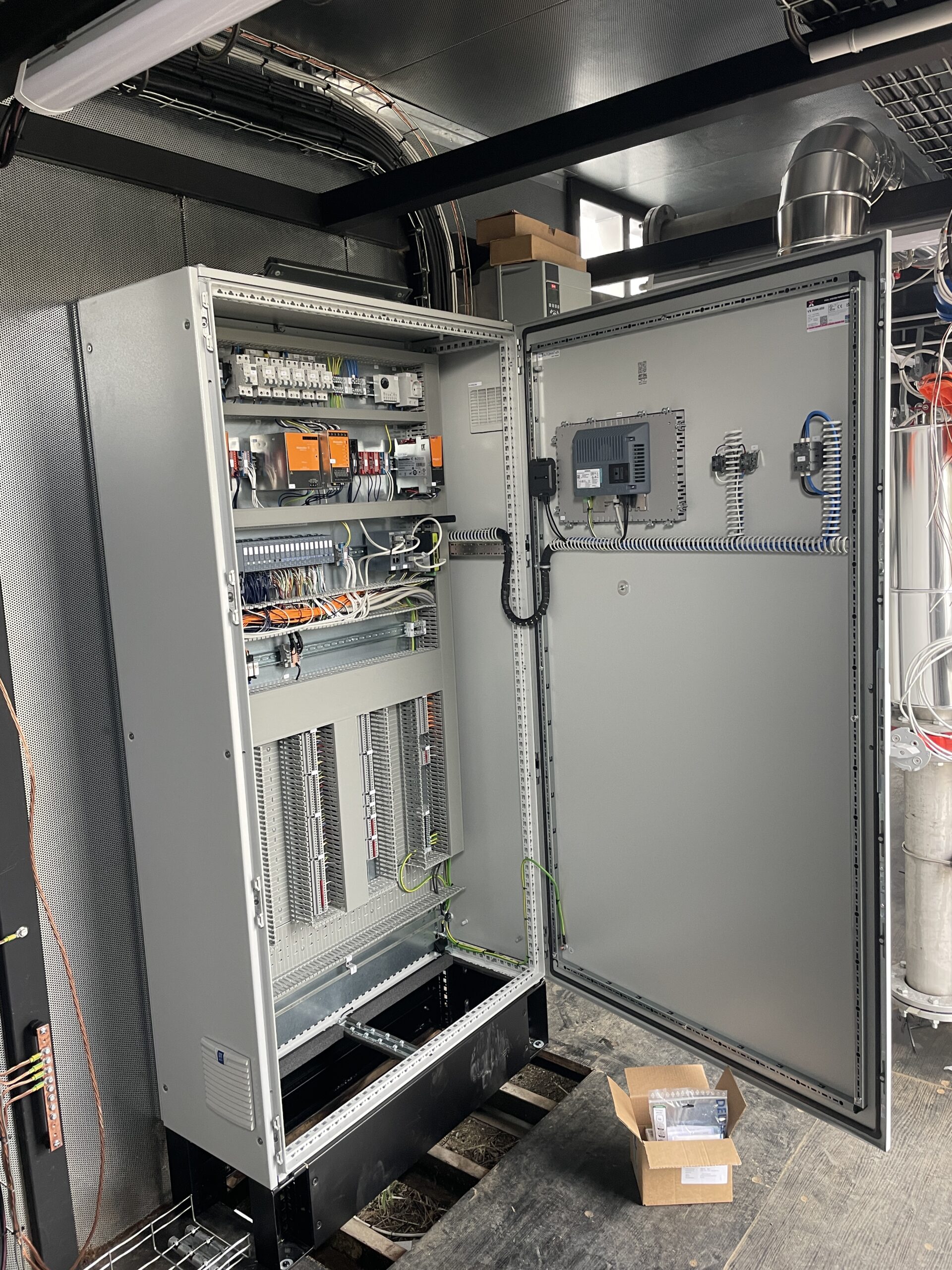

Dimensionnement et fabrication de l’armoire technique
En tant qu’électricien Ville de Casteljaloux 47, nous avons conçu une armoire électrique IP65 résistante aux intempéries et à la chaleur. L’enveloppe a été sélectionnée pour son étanchéité et sa résistance aux UV. Les composants internes ont été dimensionnés pour répondre aux besoins spécifiques des équipements : disjoncteurs courbes D, contacteurs modulaires, automate de régulation, relais de température, et transformateur d’isolement pour les capteurs analogiques.
L’armoire est divisée en trois compartiments : commande, puissance et signalisation. Cette séparation permet de faciliter la lecture, le câblage et la maintenance. Les borniers sont repérés avec des étiquettes gravées, et un plan de câblage détaillé a été plastifié puis fixé à l’intérieur de la porte.
Le câblage en atelier nous a permis de réduire considérablement le temps d’intervention sur site, tout en assurant un niveau de qualité élevé. Chaque point a été testé avant expédition.
Automatisation et sécurité intégrées dans le système
L’automate installé est capable de gérer la montée en température, de déclencher les circulateurs à seuil programmé, et de générer des alertes en cas de dépassement de température ou de défaut de circulation. Il est associé à une interface LED permettant de visualiser en temps réel les données essentielles (température, état des pompes, défauts…).
Du point de vue sécurité, des disjoncteurs différentiels 30 mA ont été prévus sur tous les circuits de puissance. Un parafoudre de type 2 a également été intégré pour prévenir les risques liés aux surtensions. Le tout est connecté à un relais d’arrêt d’urgence extérieur, permettant une coupure rapide de l’ensemble du système en cas de nécessité.
Cette conception modulaire et intelligente est un atout pour l’exploitation et l’entretien du conteneur dans le temps.
Installation sur site – électricien Ville de Casteljaloux 47
L’installation physique de l’armoire a été réalisée dans les règles de l’art, avec une attention particulière portée à l’accessibilité et à la protection contre les agressions climatiques. Notre intervention d’électricien Ville de Casteljaloux 47 a permis une intégration propre, durable et sécurisée.
Fixation de l’armoire et intégration au conteneur
L’armoire a été fixée sur un socle béton coulé sur place, rehaussé pour éviter les remontées capillaires. Elle est orientée à l’abri des vents dominants et du ruissellement direct. Des joints d’étanchéité ont été posés sur tous les points d’entrée de câbles afin d’éliminer tout risque d’infiltration.
L’accès à l’armoire est facilité par une trappe de maintenance sur le côté, et un abri en tôle galvanisée a été ajouté pour prolonger la durée de vie du matériel. Tous les câbles de sortie sont protégés dans des gaines rigides et fixés sur des supports métalliques avec colliers inox.
Chaque étape d’installation a été vérifiée et photographiée pour le dossier technique.
Raccordement au réseau et mise à la terre
L’alimentation principale en triphasé a été tirée depuis un coffret de répartition situé à 25 mètres. La ligne est protégée par un disjoncteur tétrapolaire, et l’armoire est raccordée à une terre dédiée à l’aide d’un conducteur cuivre nu de 25 mm².
Un piquet de terre supplémentaire a été planté, et l’impédance mesurée en fin de travaux était de 12 ohms, conforme à la norme NFC 15-100 pour un local technique humide. Un tableau de continuité des masses et une fiche de contrôle d’isolement ont été transmis au client.
Lancement du chantier solaire flottant – électricien Ville de Casteljaloux 47
Dans la continuité du projet thermique, nous avons entamé le déploiement du système solaire flottant. Notre mission d’électricien Ville de Casteljaloux 47 a consisté à poser les premiers panneaux sur la rampe de lancement en respectant les contraintes techniques du site aquatique.
Préparation de la rampe de lancement et sécurisation du site
Avant la pose des modules, nous avons assuré la préparation complète de la rampe de lancement. Celle-ci permet d’assembler à terre les structures flottantes puis de les faire glisser dans le plan d’eau. Elle est constituée de rails en aluminium renforcé et d’un socle bétonné stabilisé sur les berges.
Nous avons effectué un terrassement léger pour garantir l’horizontalité de l’assemblage et éviter toute torsion des structures flottantes. Les premiers flotteurs ont été positionnés avec un niveau laser et verrouillés mécaniquement sur des points d’ancrage fixes.
Côté sécurité, une clôture temporaire a été installée pour interdire l’accès aux tiers pendant l’opération. En tant qu’électricien Ville de Casteljaloux 47, nous avons mis en place une alimentation provisoire pour les outils, équipée d’un disjoncteur différentiel 30 mA portable, afin de protéger les opérateurs intervenant à proximité de l’eau.

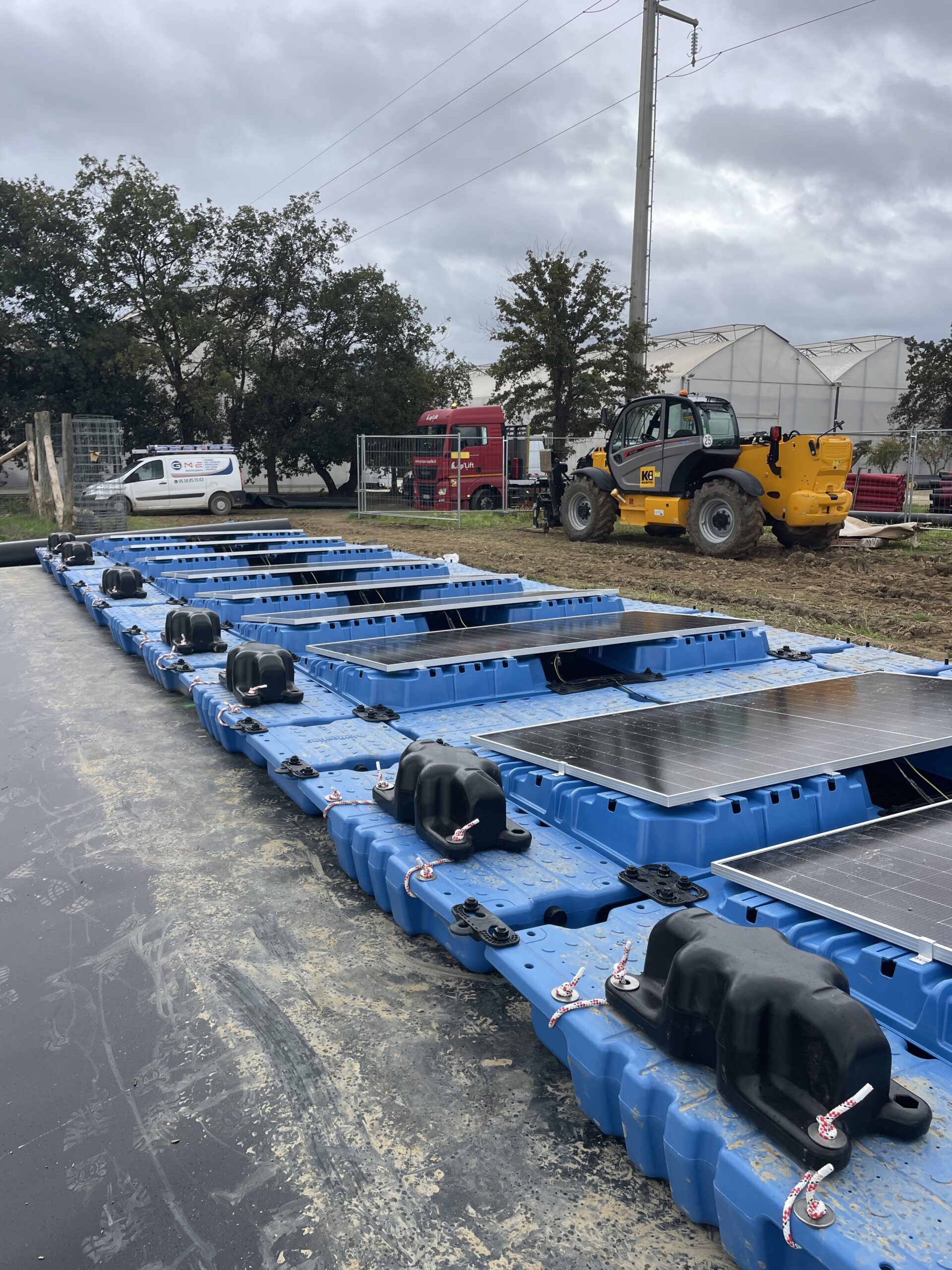

Installation des modules photovoltaïques sur flotteurs
Les modules installés sont des panneaux solaires monocristallins de haute performance, fixés sur des flotteurs en polyéthylène haute densité résistants aux UV. Chaque panneau est monté sur une structure en aluminium anodisé, avec inclinaison fixe de 12°, optimisée pour la production annuelle.
Les fixations ont été réalisées avec visserie inox et rondelles de sécurité, pour éviter les desserrages en cas de mouvement de l’eau. Chaque panneau est relié en série avec connecteurs MC4 IP67, garantissant une étanchéité complète et une durabilité accrue.
Nous avons raccordé une première chaîne de 10 panneaux à un coffret de jonction flottant, lui-même fixé sur un flotteur technique. Ce coffret contient les diodes de bypass, les protections DC, et un parafoudre adapté à l’environnement humide. Tous les composants sont aux normes CE et conçus pour résister à une humidité de 100%.
Connexions électriques flottantes – électricien Ville de Casteljaloux 47
Les connexions entre les modules et la berge représentent un point critique du chantier. En tant qu’électricien Ville de Casteljaloux 47, nous avons mis en œuvre des solutions durables et sécurisées.
Passage de câbles et liaisons entre structures
Nous avons posé un câble DC de 6 mm² double isolation sur 40 mètres entre les flotteurs et la berge. Ce câble suit un trajet flottant sécurisé, maintenu par des anneaux en mousse et des points d’ancrage souples pour absorber les variations de niveau d’eau.
Les jonctions entre les flotteurs ont été réalisées avec des manchons étanches auto-vulcanisants, complétés par une protection mécanique souple en gaine annelée. Une attention particulière a été portée à la traction admissible et au rayon de courbure des câbles.
Sur la berge, le câble est inséré dans une gaine TPC rouge enterrée à 60 cm de profondeur, avec grillage avertisseur. Il aboutit à une armoire de répartition équipée de fusibles gPV, sectionneur, parafoudre et borne de terre.
Sécurisation des liaisons électriques immergées
L’un des enjeux majeurs de cette intervention en tant qu’électricien Ville de Casteljaloux 47 était d’assurer une protection optimale contre l’eau et les surtensions. Nous avons donc utilisé uniquement des connecteurs IP68 à verrouillage mécanique et testés à la pression.
Tous les composants ont été sélectionnés pour résister à la condensation, à la salinité et aux rayons UV. Nous avons également effectué un test d’isolement à 1000 V DC pour chaque ligne avant mise en service, conformément à la norme CEI 61215.
Pour compléter la sécurité, un contrôle d’isolement automatique sera intégré dans le système de supervision générale. Cela permettra au client de suivre en continu l’état des liaisons électriques flottantes.
Suivi et contrôle du système photovoltaïque – électricien Ville de Casteljaloux 47
Le suivi en temps réel des performances et de la sécurité est un élément central du projet. En tant qu’électricien Ville de Casteljaloux 47, nous avons intégré une supervision simple et évolutive.
Mise en place d’un système de supervision locale
Un boîtier de monitoring a été installé dans l’armoire de berge, avec un contrôleur compatible Modbus RTU. Il permet de lire en direct la tension, le courant, la puissance instantanée et la production cumulée.
Les données sont affichées sur un écran LCD local, mais peuvent aussi être consultées à distance via un routeur 4G sécurisé. Le client peut ainsi surveiller sa production en temps réel, recevoir des alertes, et générer des rapports de performance.
Cette supervision est un véritable outil d’aide à la décision, utile pour planifier les opérations de maintenance ou détecter rapidement un dysfonctionnement.
Intégration à l’installation thermique du conteneur
Le système flottant est conçu pour fonctionner de manière coordonnée avec l’armoire thermique précédemment installée. En cas de surproduction photovoltaïque, l’excédent peut être utilisé pour alimenter les circulateurs thermiques ou recharger un ballon tampon.
Nous avons installé une communication entre les deux systèmes par bus de données, permettant une gestion optimisée des flux énergétiques. Ce lien permet au client d’avoir une vision unifiée de l’ensemble de sa production solaire, qu’elle soit thermique ou électrique.
Maintenance, évolutivité et perspectives – électricien Ville de Casteljaloux 47
La pérennité du projet repose sur une maintenance rigoureuse et une capacité d’évolution. Nous accompagnons le client en tant qu’électricien Ville de Casteljaloux 47 sur le long terme.
Maintenance préventive et contrôle périodique
Nous avons mis en place un contrat de maintenance prévoyant deux visites annuelles. Elles incluent le nettoyage des panneaux, le test d’isolement, la vérification des connecteurs et la lecture des journaux d’erreur. Une inspection visuelle des flotteurs et des liaisons est également prévue. En cas de défaut détecté par la supervision, une intervention sous 48 heures est garantie.
Extension du champ photovoltaïque
La rampe de lancement permet d’installer jusqu’à 150 m² de panneaux supplémentaires. Nous avons préparé les réserves électriques nécessaires dans les gaines et les armoires pour accueillir ces extensions sans modification majeure du système existant. Cette évolutivité permet au client d’augmenter progressivement sa production tout en maîtrisant ses coûts d’investissement.
Conclusion – Une expertise locale au service de la transition énergétique
Notre double intervention à Casteljaloux 47 a permis de lancer un projet énergétique d’avant-garde alliant solaire thermique et solaire flottant. En tant qu’électricien Ville de Casteljaloux 47, nous avons su proposer des solutions robustes, durables et conformes aux exigences techniques du client.
Cette mission reflète notre capacité à intervenir sur des chantiers multi-technologiques, où la sécurité électrique, l’automatisation et la qualité d’installation sont essentielles. Grâce à notre expérience et notre implantation locale, nous continuons à accompagner les acteurs publics et privés dans leur démarche de transition énergétique.
Nous restons à disposition pour tout projet d’installation photovoltaïque, de rénovation électrique ou de maintenance spécialisée dans la région de Casteljaloux 47.
