Nous sommes récemment intervenus à Perpignan 66000, en tant qu’électriciens spécialisés dans l’installation photovoltaïque, pour la mise en service et le raccordement d’un onduleur Huawei 100KTL sur une installation solaire combinant structure flottante et production industrielle. Ce projet, innovant et ambitieux, s’inscrit dans une démarche de transition énergétique locale avec un haut niveau d’exigence technique et réglementaire.
L’objectif de cette opération était double : raccorder l’onduleur Huawei 100KTL à un champ photovoltaïque flottant, tout en intégrant ce système à un réseau basse tension existant via un tableau général, avec contrôle automatisé et supervision connectée.
Caractéristiques techniques de l’onduleur Huawei 100KTL

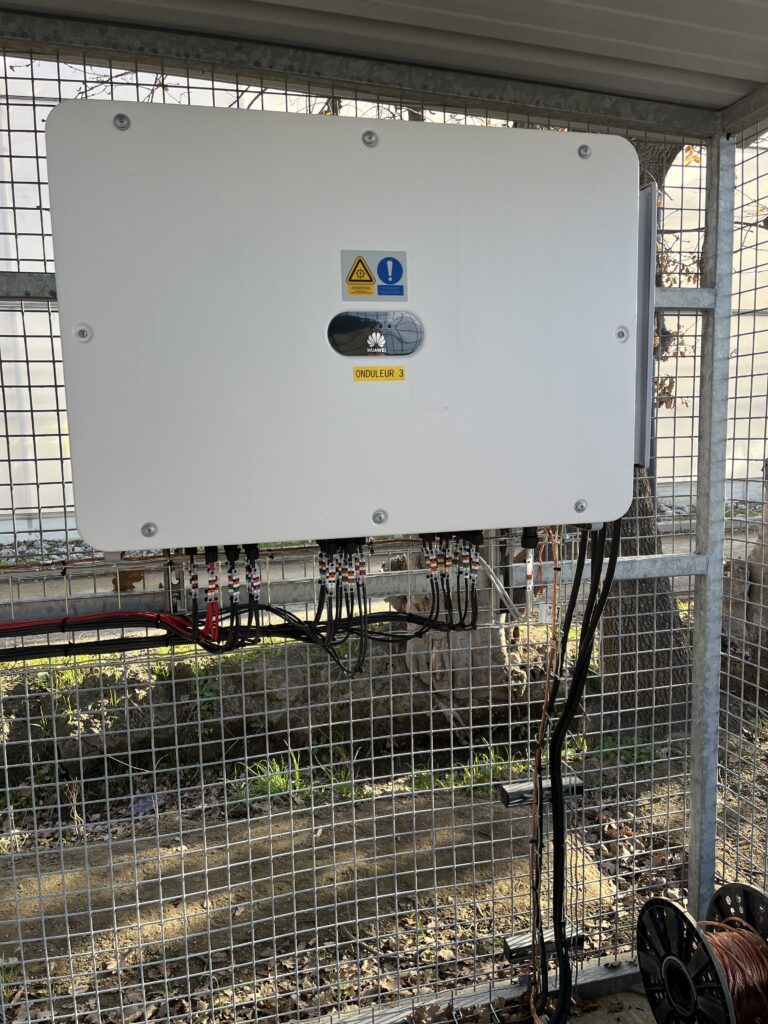

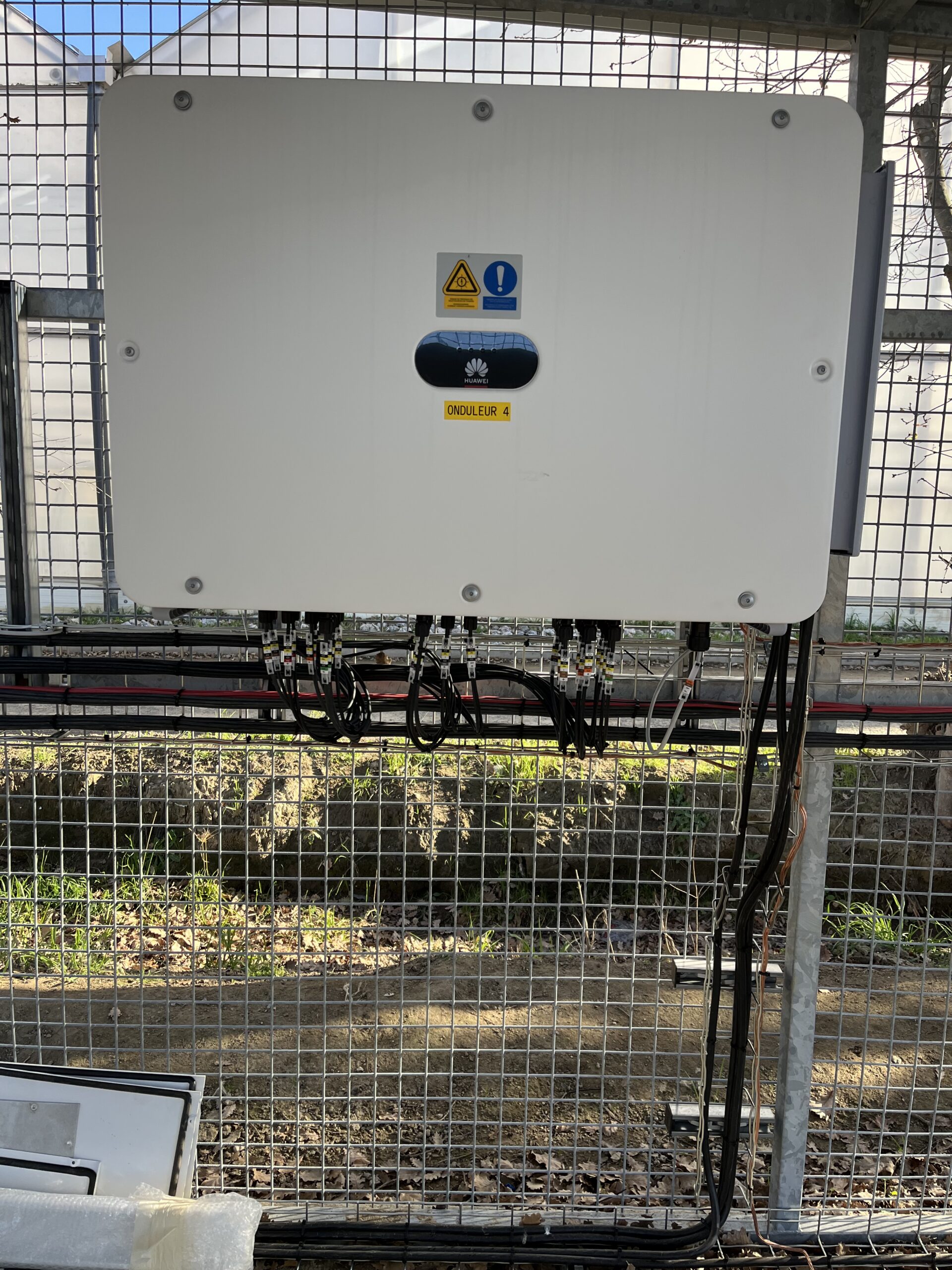

L’onduleur Huawei 100KTL, modèle SUN2000, fait partie des solutions de conversion de puissance les plus performantes sur le marché du solaire industriel. Il permet de transformer efficacement le courant continu produit par les modules en courant alternatif adapté à la distribution. Doté de régulateurs MPPT multiples, il offre une flexibilité maximale pour optimiser la production sur des chaînes photovoltaïques à orientation variée ou partiellement ombragées.
Avec un rendement maximal de 98,8 %, cet équipement se distingue par sa capacité à gérer jusqu’à 110 kW DC, sa compatibilité avec les solutions de monitoring intelligent via la plateforme FusionSolar, ainsi que ses fonctions de sécurité avancées (détection d’arc, protections intégrées, communication RS485 et WLAN intégrée).
À Perpignan 66000, ce choix technologique s’imposait pour garantir la stabilité du système, la durabilité des équipements et une performance énergétique durable. Découvrez sur notre dernier rapport l’installation de PV flottants à Perpignan.
Préparation et vérification des infrastructures
Avant de procéder au raccordement, nous avons réalisé un diagnostic complet de l’installation électrique existante. Cette évaluation a permis d’identifier les points de raccordement, de vérifier l’état des chemins de câbles, la qualité de l’isolement, ainsi que la compatibilité des protections avec la puissance de l’onduleur Huawei 100KTL.
Les protections différentielles et disjoncteurs nécessaires ont été préalablement dimensionnés pour garantir la sécurité des biens et des personnes selon la norme NFC 15-100.
Nous avons également validé l’étanchéité des enveloppes techniques installées à proximité du plan d’eau, en conformité avec les normes en vigueur relatives aux environnements humides.
Raccordement DC de l’onduleur Huawei 100KTL

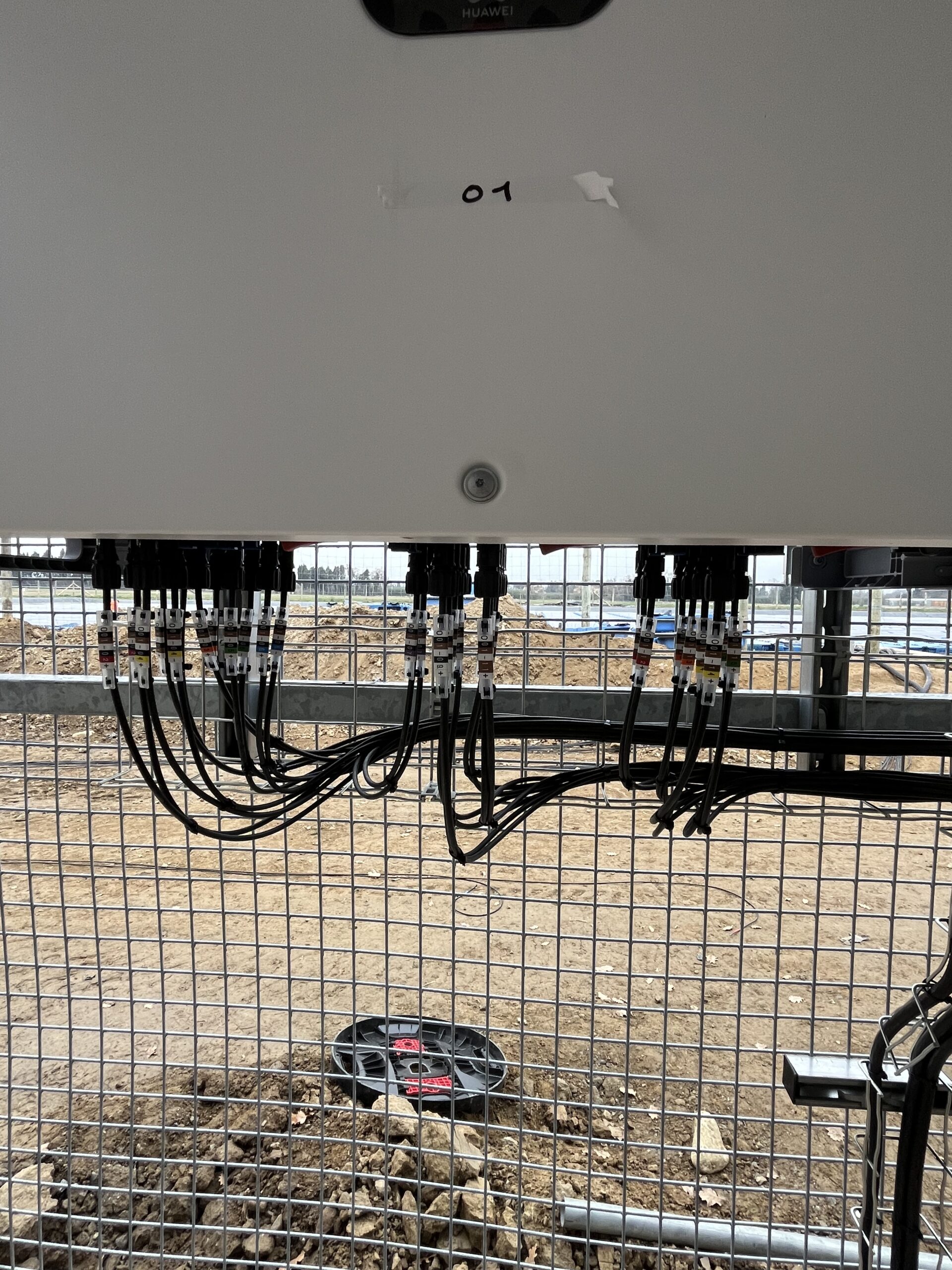

Le raccordement en courant continu a été réalisé entre les chaînes de modules solaires installées sur structure flottante et les entrées MPPT de l’onduleur Huawei 100KTL. Ce câblage a été effectué avec des conducteurs de haute résistance, protégés contre les UV et l’humidité, pour répondre aux contraintes spécifiques du site aquatique.
Chaque branche a été testée individuellement, afin de contrôler la tension à vide, la continuité et l’absence de courant de fuite à la terre. L’architecture a été pensée pour équilibrer la charge sur les différentes entrées de l’onduleur, en tirant parti de la flexibilité de sa gestion multipoint.
Intégration AC dans le réseau local
Une fois le raccordement DC terminé, nous avons procédé à la connexion en courant alternatif triphasé entre l’onduleur Huawei 100KTL et le tableau électrique principal de distribution. Ce tableau intègre un jeu de barres protégé, des para-surtenseurs adaptés, ainsi qu’un système de coupure d’urgence en cas d’anomalie.
Le respect de la synchronisation réseau est assuré par l’interface interne de l’onduleur, qui ajuste automatiquement fréquence et tension de sortie selon les paramètres du gestionnaire de réseau local.
À Perpignan 66000, cette opération s’inscrit dans un projet de valorisation énergétique où l’intégration au réseau doit être à la fois robuste, évolutive et conforme aux exigences de performance industrielle.
Configuration et supervision de l’onduleur Huawei 100KTL
La mise en service de l’onduleur Huawei 100KTL a nécessité l’accès à l’interface FusionSolar, via laquelle nous avons réalisé le paramétrage du profil réseau, le calibrage des MPPT, et l’activation de la supervision à distance.
Nous avons intégré les données dans un système de monitoring en temps réel, permettant au client final de suivre :
-
La production instantanée,
-
Le rendement cumulé,
-
Les alertes système (surtension, défaut d’isolement, perte de phase),
-
Les performances par chaîne PV.
Les fonctions avancées de cet onduleur Huawei 100KTL, telles que la détection d’arc électrique, la gestion des pertes thermiques et la protection contre les surtensions, garantissent une sécurité active et passive renforcée.
Sécurité électrique et mise en conformité
L’ensemble du dispositif a été validé par nos soins au regard des prescriptions de la norme NFC 15-100. Des tests ont été réalisés à l’aide d’outils de mesure professionnels pour confirmer :
-
La continuité des liaisons à la terre,
-
Le bon fonctionnement des différentiels,
-
Le respect des tensions admissibles en AC et DC,
-
L’absence de déséquilibre de phase.
Nous avons délivré un rapport de conformité électrique en vue de l’obtention du certificat Consuel, condition indispensable pour la mise en réseau officielle de cette installation solaire dans le secteur de Perpignan 66000.
Enjeux environnementaux et efficacité énergétique
Ce projet illustre parfaitement l’intérêt croissant pour les systèmes photovoltaïques intelligents dans les Pyrénées-Orientales. L’utilisation d’un onduleur Huawei 100KTL permet de réduire l’empreinte carbone, d’améliorer la gestion énergétique et de stabiliser la production solaire même en environnement contraignant, comme un plan d’eau.
La possibilité de gérer les flux d’énergie, de surveiller les pics de production et de planifier la maintenance via les alertes automatiques fait de cet équipement un outil parfaitement adapté aux exigences actuelles en matière de gestion énergétique intelligente.
Spécificités du site photovoltaïque flottant
Le choix d’une structure flottante posée sur un bassin industriel ajoute une dimension technique complexe à l’installation. Cela impose :
-
Une gestion des efforts mécaniques dus aux mouvements de l’eau,
-
Des équipements étanches et résistants à la corrosion,
-
Des chemins de câbles flottants ou suspendus,
-
Une attention particulière à la sécurité lors des opérations de maintenance.
L’onduleur Huawei 100KTL, de par sa conception robuste et sa facilité de communication, s’intègre parfaitement dans cet environnement. Sa capacité à détecter des défauts avant qu’ils ne deviennent critiques le rend idéal pour des installations peu accessibles, comme celle de Perpignan 66000.
Avantages opérationnels de l’onduleur Huawei 100KTL à Perpignan 66000
L’utilisation de cet équipement apporte des bénéfices notables à l’installation :
-
Optimisation des rendements par orientation différenciée,
-
Réduction des temps d’arrêt grâce aux alertes anticipées,
-
Diminution des frais de maintenance,
-
Intégration facilitée aux systèmes existants,
-
Suivi de performance détaillé.
Le déploiement d’un onduleur Huawei 100KTL est particulièrement recommandé dans le cadre de projets industriels exigeants, nécessitant fiabilité, flexibilité et pilotage précis de l’énergie produite.
Conclusion – L’importance de l’onduleur Huawei 100KTL dans le contexte de Perpignan 66000
Cette intervention illustre notre capacité à gérer des projets techniques d’envergure, mêlant installation photovoltaïque, raccordement électrique, sécurité, et optimisation énergétique. À travers l’intégration d’un onduleur Huawei 100KTL dans une structure flottante, nous avons démontré notre savoir-faire en matière de solutions innovantes et durables à Perpignan 66000.
Nos équipes restent disponibles pour tout diagnostic électrique, extension d’installation, ou maintenance préventive sur ce type de technologie. L’expérience acquise sur ce chantier nous positionne comme interlocuteur de confiance pour les projets solaires à forte puissance dans la région.
