Rapport d’intervention – Installation de coffret électrique pour centrale photovoltaïque et solaire thermique – Marmande 47200

Dans le cadre de notre activité d’électricien à Marmande (47200), nous avons réalisé une intervention complète regroupant trois missions techniques liées à la mise en service d’un système de production d’énergie renouvelable. Ce chantier, mené sur un site industriel, combinait à la fois une installation photovoltaïque en toiture et un conteneur solaire thermique au sol. Il nous a permis de démontrer notre savoir-faire sur des sujets variés, mais liés par un élément central : le coffret électrique.

Nos trois missions réalisées en une seule intervention ont été les suivantes :

• La mise en place de fixations de chemin de câbles en nacelle, en préparation de l’alimentation d’une centrale photovoltaïque.

• Le câblage et la configuration d’un coffret électrique intégré dans un conteneur solaire thermique.

• L’installation complète d’un coffret électrique principal destiné à centraliser la distribution énergétique du site.

Ces trois tâches ont nécessité rigueur, précision, respect des normes électriques françaises, et coordination avec les autres corps de métier présents sur le chantier. Ce rapport détaille les différentes étapes de notre intervention et met en avant le rôle fondamental du coffret électrique dans toute infrastructure énergétique moderne.

Travaux préparatoires : mise en place de supports pour chemin de câbles photovoltaïques

La première partie de notre intervention s’est déroulée en hauteur, à l’aide d’une nacelle. Nous avons fixé des supports métalliques destinés à accueillir les chemins de câbles nécessaires à l’alimentation de la future centrale photovoltaïque. Ces câbles relieront les panneaux solaires en toiture au premier coffret électrique situé en pied d’installation.

Les actions réalisées incluent :

• Repérage des lignes de passage de câbles

• Utilisation d’une nacelle pour un accès sécurisé à la façade

• Fixation de supports galvanisés tous les 50 à 80 cm selon la norme en vigueur

• Contrôle du niveau, de l’alignement et de l’espacement

• Préparation des points d’entrée vers le coffret électrique toiture

Ce coffret électrique intermédiaire servira à regrouper les arrivées de courant continu généré par les panneaux photovoltaïques. Il centralisera ensuite le câblage vers l’onduleur et assurera une protection contre les surtensions, les défauts d’isolement ou les retours de courant.

La précision de cette étape est essentielle, car toute mauvaise fixation ou alignement peut engendrer des contraintes mécaniques sur les câbles et compromettre leur durée de vie, voire la sécurité de l’installation. Nous avons donc veillé à respecter l’ensemble des prescriptions techniques, en accord avec les règles définies par la norme NFC 15-100. Découvrez sur notre dernier rapport notre intervention à Vendée sur l’installation d’armoire photovoltaïque.

Armoire technique du conteneur solaire thermique : mise en service du coffret électrique

La deuxième phase de notre intervention s’est concentrée sur le conteneur abritant l’installation solaire thermique. Celui-ci intègre un réseau hydraulique relié à des capteurs solaires thermiques situés en toiture ou en champ libre. Le pilotage et la régulation de ces équipements sont assurés par un coffret électrique intégré dans le conteneur.

Ce coffret électrique est au cœur du fonctionnement de l’unité thermique. Il assure la commande des circulateurs, la régulation des températures, la surveillance des pressions et l’activation des sécurités. Sa mise en service a nécessité plusieurs étapes :

• Inspection du coffret avant mise sous tension

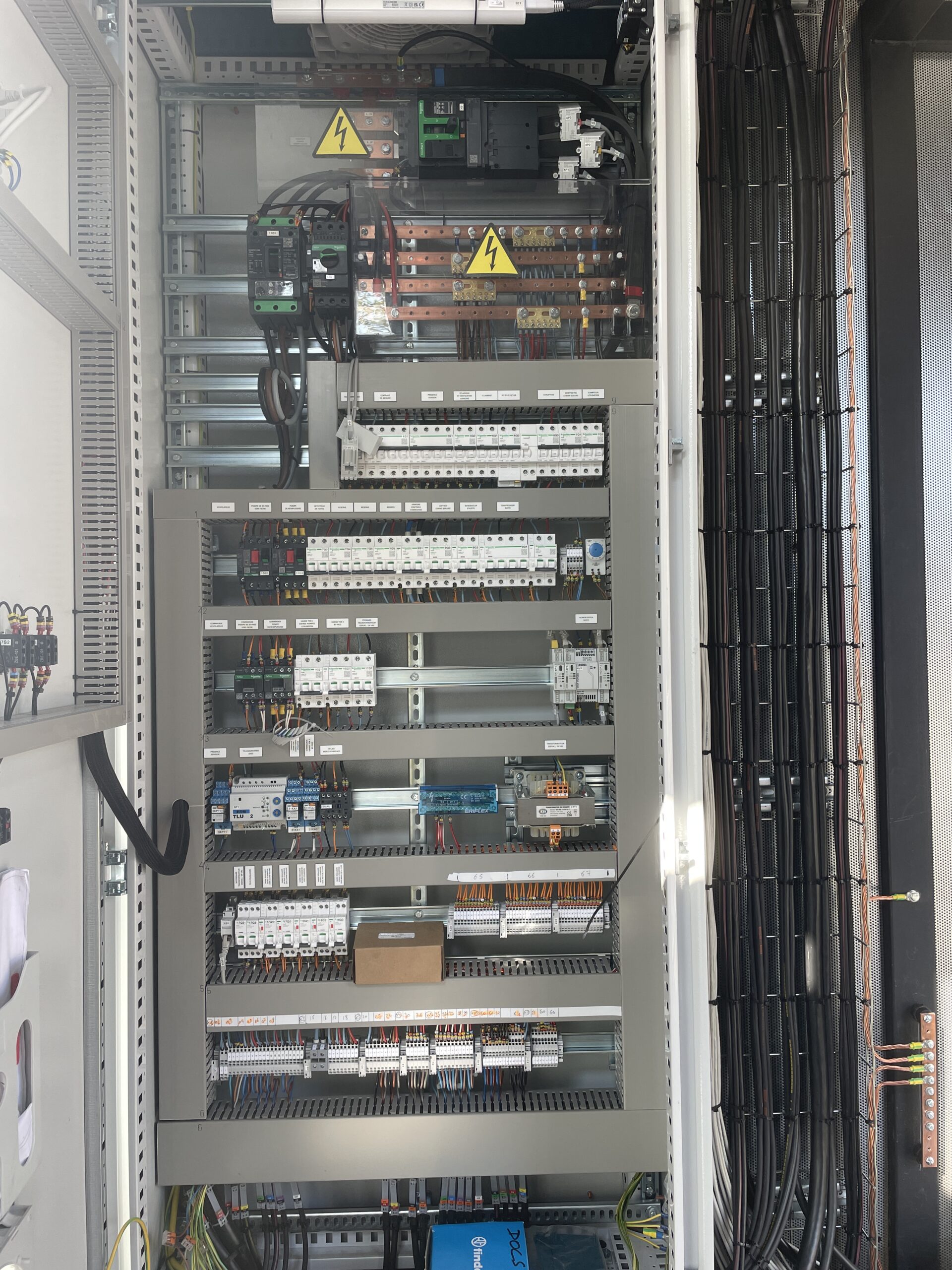

• Vérification des borniers, relais, contacteurs, disjoncteurs et régulateur intégré

• Connexion des capteurs analogiques (température, débit, pression)

• Raccordement de la pompe principale sur disjoncteur moteur

• Programmation des seuils de fonctionnement via le régulateur

• Test de sécurité avec simulation de panne et déclenchement des relais

Ce type de coffret électrique est généralement installé en milieu confiné, dans un environnement exposé à la chaleur et à l’humidité. Nous avons donc veillé à utiliser un coffret IP66, totalement étanche, avec presse-étoupes haute résistance. Le câblage interne a été ordonné à l’aide de goulottes internes, les circuits repérés avec des étiquettes thermorétractables.

Nous avons également pris soin d’implanter une ligne de communication permettant de relier ce coffret électrique à un superviseur domotique situé dans le local principal. Cela permettra au client de piloter son système solaire à distance, de recevoir des alertes ou d’adapter ses plages de fonctionnement.

Installation du coffret électrique principal

La dernière mission réalisée a été la pose d’un coffret électrique principal destiné à centraliser l’ensemble des circuits du site. Il s’agit du point de distribution le plus important, d’où partent toutes les lignes vers les zones de production, de régulation thermique, d’éclairage ou de réseau informatique.

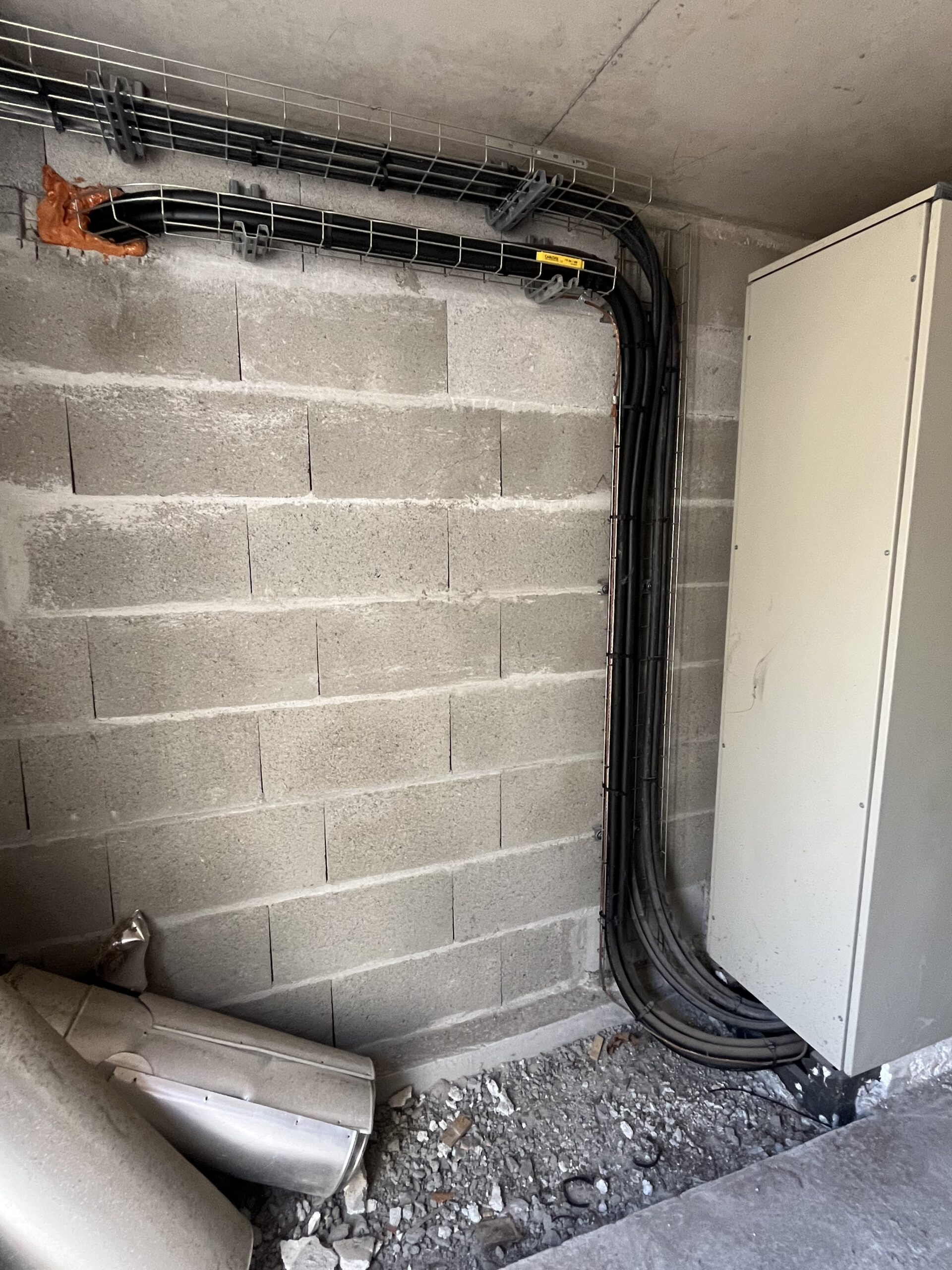

Avant de procéder à la fixation du coffret, une photo du mur technique a été réalisée. Elle montre les câbles d’arrivée en attente et l’emplacement réservé au coffret. Ce repérage visuel a facilité :

• Le choix de la hauteur et de l’emplacement exact du coffret électrique

• La planification des entrées de câbles (latérales, inférieures)

• L’organisation des disjoncteurs modulaires internes

Les étapes d’installation ont été les suivantes :

1. Traçage et perçage mural

2. Fixation d’un coffret électrique IP65 double porte

3. Mise en place des rails DIN

4. Intégration des protections : disjoncteurs unipolaires, tétrapolaires, interrupteurs différentiels

5. Raccordement de la terre, neutre et phase principale

6. Contrôle de continuité, test différentiel, test de mise à la terre

Ce coffret électrique a été conçu pour être extensible, avec une réserve de modules disponible pour des circuits futurs. Il intègre également une alimentation de secours et un espace dédié à un module de communication future (Linky, automatisme, télésurveillance).

Comparatif des coffrets électriques installés

Avantages d’un coffret électrique bien conçu

Un coffret électrique de qualité est un investissement stratégique. Il améliore la sécurité, facilite l’entretien et prolonge la durée de vie de l’installation. Voici les principaux bénéfices constatés :

• Sécurité renforcée grâce à des protections adaptées

• Lisibilité des circuits pour maintenance ou diagnostic

• Facilité d’extension avec modules modulaires

• Réduction du risque d’incendie ou de panne

• Respect des normes NFC 15-100 et obtention rapide du certificat Consuel

• Intégration possible à des systèmes de gestion d’énergie ou de domotique

Nos coffrets électriques sont également conçus pour réduire les pertes d’énergie grâce à des connexions optimisées, des matériaux robustes et une excellente isolation.

Matériel utilisé pour les coffrets électriques

• Coffret Schneider et Legrand – IP65/IP66 avec double verrouillage

• Disjoncteurs 10A à 40A – unipolaires et tétrapolaires

• Interrupteurs différentiels 30mA Type A et AC

• Borniers de répartition à vis et à ressort

• Goulottes, passe-câbles, presse-étoupes IP68

• Rail DIN standard

• Sondes analogiques, relais de sécurité, modules de régulation thermique

• Connecteurs rapides, étiquettes de repérage, documentation conforme

Liste de contrôles réalisés

• Vérification de la continuité des conducteurs de protection (PE)

• Mesure de la résistance de la prise de terre

• Vérification de la tension entre phase et neutre

• Test des disjoncteurs et différentiels

• Vérification de la polarité des circuits

• Essais de déclenchement en défaut simulé

Nos garanties en tant qu’électricien à Marmande (47200)

Nous intervenons avec méthode, professionnalisme et transparence. Nos engagements incluent :

• Installation conforme aux normes françaises

• Réalisation complète avec réception et rapport final

• Respect des délais et du cahier des charges

• Matériel de qualité sélectionné auprès de fournisseurs reconnus

• Garantie sur les coffrets électriques posés

• Possibilité de maintenance annuelle

Conclusion

Cette intervention à Marmande (47200), intégrant trois types de coffrets électriques, montre l’importance de la conception et de la mise en œuvre soignée de chaque élément d’une installation électrique moderne. Qu’il s’agisse de production photovoltaïque, de régulation thermique ou de distribution générale, le coffret électrique est le centre nerveux de toute infrastructure.
